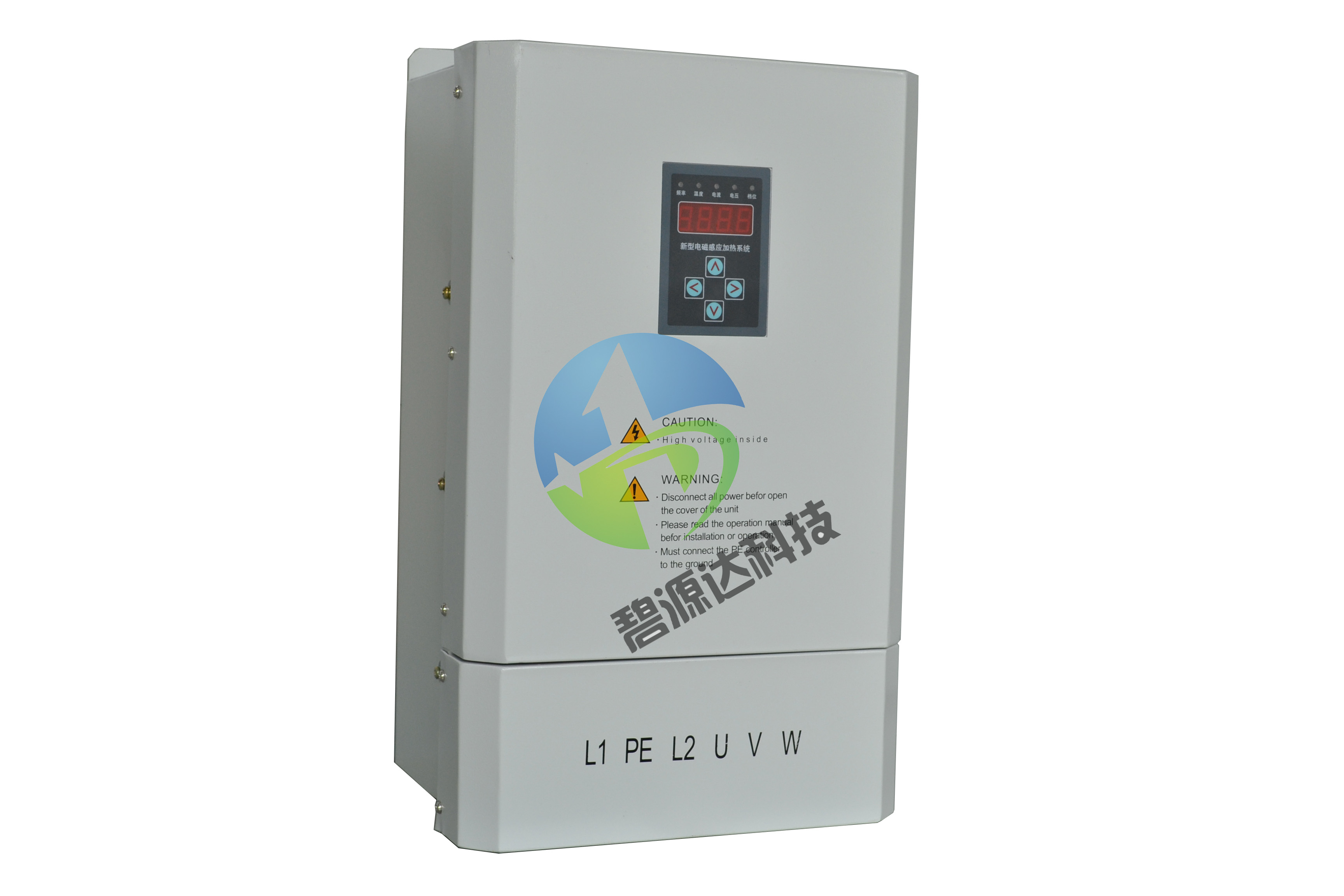

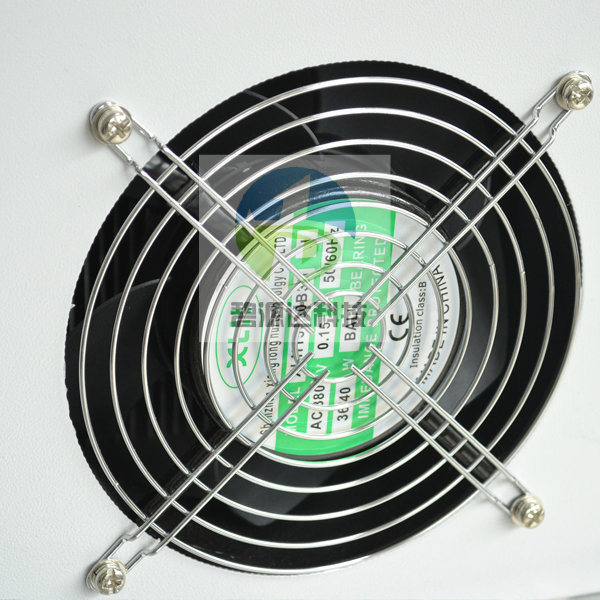

三相 15-25kW 電磁加熱器參數
產品電氣規格：額定電壓頻率： 380VAC 50Hz /60Hz
電壓適應范圍： 350V-410V
額定功率：根據工件加溫要求
工作頻率： 10-20KHz 最佳段 13-16KHz
安全工作環境溫度： -20℃-45℃;
工作濕度： ≤95%
熱效率 ≥95%
基本性能概述 ：有軟啟動功能,在頻繁啟動的情況下,安全可靠,使用壽命長
有缺相保護功能
有IGBT過流保護功能
有IGBT過溫保護功能
有加熱線圈短路保護功能
半橋串聯諧振電路拓?fù)?抗干擾能力強

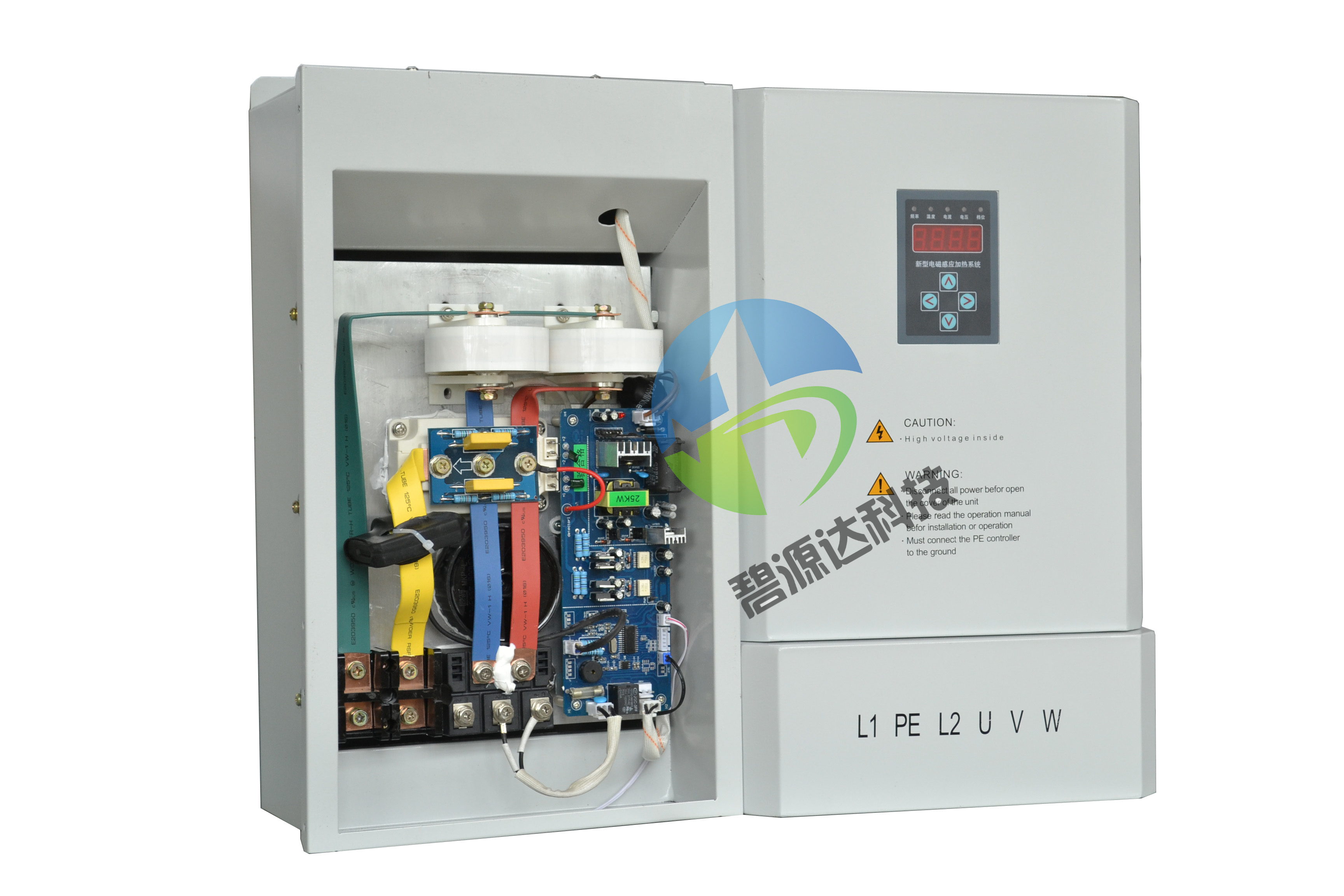

采用高性能IGBT驅動模塊驅動
自動識別負載及鎖相功能,以使負載端得到最高功率因數，也使電路精確控制在弱感性區高效率工作
數臺機芯并聯安裝在同一個加熱管上,互不干擾
節電效果好:與目前采用的電熱圈相比,節電可達 35% 以上
安裝方便:可接桶型和平盤型等等結構方式感應線圈
運行成本低,維修量少,產品保修1年,終生維護
產品尺寸： 機殼長 470*寬300*高240
產品使用所接負載特性： 5130號 鋼以及 45號 鋼類，線圈與工件距離 2.5厘米（特殊材料要特殊調試）
15KW 所接 鋼質感量約 110-120uH , 鐵質 120-130uH ， 感應線圈線徑不小于 15平方毫米
20KW 所接 鋼質感量約 85-95uH , 鐵質 95- 105uH ， 感應線圈線徑不小于 20平方毫米
25KW 所接 鋼質感量約 65-75uH , 鐵質 75-90uH ， 感應線圈線徑不小于 25平方毫米，線
注意：電感量只是應用的其中一個參數而已，具體要實測工作頻率和電流，通過增減線圈匝數來匹配功率，加熱溫度要求高的感量適當減小，工作頻率在 10-20KHz 范圍內，保持加熱到所需最高溫度時頻率不低于 10KHz （工件溫度升高時等效串聯阻抗R上升，RLC的諧振頻率會降低, 同理R上升，母線電壓不變的情況下電流下降是正常的）
工作狀態：待機--紅燈閃爍，加熱工作--紅燈常亮; 綠燈配合蜂鳴聲１一長一短--缺相，２一長兩短--保護電路進入保護狀態，３一長三短--頻率超高，４一長四短--頻率超低，５兩長一短--脈寬超寬異常，６兩長兩短--IGBT模塊過溫，７兩長三短--無檢測到負載，８兩長四短--電流過大
產品主要應用領域：工業加熱設備如塑膠機械注塑機、造粒機、吹膜機、拉絲機，鍋爐等等的節能改造中; 民用加熱產品如電磁熱水器,電磁熱水瓶,電磁爐等高效加熱電器中
報警顯示碼對度表
|
顯示 |
聲音 |
故障原因 |
|
閃爍顯示 ---- |
無 |
待機（溫控器斷開） |
|
閃爍顯示 –E1- |
一秒一次 |
外部驅動故障 |
|
閃爍顯示 –E2- |
一秒一次 |
溫度傳感器故障（過溫或斷路） |
|
閃爍顯示 –E3- |
一秒一次 |
過電流故障 |
|
閃爍顯示 –E4- |
一秒一次 |
低電流故障 |
|
閃爍顯示 –E5- |
一秒一次 |
線圈不匹配 |
|
閃爍顯示 –E6- |
一秒一次 |
電壓過低（部分機型） |
|
閃爍顯示 –E7- |
一秒一次 |
線盤溫度過高（部分機型） |
|
閃爍顯示 –E8- |
一秒一次 |
電壓過高（部分機型） |
注：如果使用單個數碼顯示，則報警碼閃爍顯示 – 1 2 3 4 5 6 7
報警信號說明：
1，如果出現外部故障（-E1-），應該馬上關機，檢查驅動和模塊是否正常，修理后，用隔離變壓器測試正常后開機測試；
2，傳感器故障（-E2-）分兩種情況，一種可能的問題是傳感器沒接或接觸不良，另一種是溫度散熱片溫度過高（超過 75℃ ），等溫度降至 65℃ 恢復正常工作，個別機型70℃時預報警，在到達 75℃ 前不自動停機，只報警。
正常工作頻率一般在 13KHZ 至 16KHZ 之間，如果頻率不在該范圍內，可調整線圈匝數，另外需要提醒的是，低檔位工作時頻率超過 20KHz 是正常的
